Deux poudres blanches, chimiquement proches, peuvent appartenir à deux minéraux radicalement différents. La couleur, l’éclat, même l’analyse chimique élémentaire restent parfois muets : ils disent de quoi la pierre est faite, jamais comment ses atomes sont rangés. Or c’est précisément cet arrangement qui définit une espèce minérale. Pour le lire directement, les minéralogistes disposent depuis plus d’un siècle d’un outil d’une puissance inégalée : la diffraction des rayons X. En faisant rebondir un faisceau sur le réseau atomique d’un cristal, elle en révèle la géométrie interne et fournit une identification d’une fiabilité que nulle autre méthode n’égale.
Qu’est-ce que la diffraction des rayons X ?
Les rayons X sont une lumière invisible dont la longueur d’onde, de l’ordre de l’angström, coïncide avec les distances qui séparent les atomes dans un cristal. Cette coïncidence est le cœur de la méthode. Lorsqu’un faisceau de rayons X frappe un solide dont les atomes sont rangés de façon périodique, chaque plan d’atomes renvoie une petite partie du rayonnement. Dans la plupart des directions, ces ondes réfléchies se brouillent et s’annulent. Mais pour certains angles très précis, elles se superposent en phase et se renforcent : le cristal émet alors un faisceau intense dans une direction bien définie. C’est ce phénomène d’interférence constructive que l’on nomme diffraction. Découvert en 1912 par Max von Laue, puis formalisé par William et Lawrence Bragg, il a valu à ses auteurs deux prix Nobel successifs, tant il a bouleversé l’étude de la matière.
De la loi de Bragg au diffractogramme
Toute la méthode tient dans une équation d’une élégante simplicité, la loi de Bragg : nλ = 2d·sinθ. Elle relie la longueur d’onde des rayons X (λ), l’angle sous lequel le faisceau aborde les plans atomiques (θ) et la distance qui sépare ces plans (d). En faisant varier l’angle et en mesurant les positions où apparaissent les pics de diffraction, on remonte aux distances interréticulaires du cristal, c’est-à-dire à l’espacement de ses plans atomiques. Le résultat se lit sous forme de diffractogramme : une courbe hérissée de pics, chacun correspondant à une famille de plans. La position des pics traduit la géométrie de la maille ; leur intensité relative dépend de la nature et de la disposition des atomes. Cet ensemble constitue une signature aussi discriminante qu’une empreinte digitale, directement reliée à l’architecture décrite dans notre article sur les sept systèmes cristallins.
Une empreinte pour chaque minéral
La force de la diffraction des rayons X est de distinguer des minéraux que la chimie seule confond. Le polymorphisme en offre l’exemple parfait : le diamant et le graphite ont la même formule, le carbone pur, mais des structures opposées ; la calcite et l’aragonite partagent la formule du carbonate de calcium tout en cristallisant différemment. Une analyse chimique les déclare identiques ; la diffraction les sépare aussitôt, car leurs diffractogrammes n’ont rien de commun. Chaque espèce minérale possède un jeu de distances interréticulaires qui lui est propre, catalogué dans des bases de données internationales. Comparer le diffractogramme d’un échantillon inconnu à ces fiches de référence permet une identification quasi certaine, y compris sur un mélange de plusieurs phases. C’est cette capacité à lire la structure, et non la seule composition, qui complète utilement la classification chimique des minéraux.
Monocristal ou poudre : deux approches

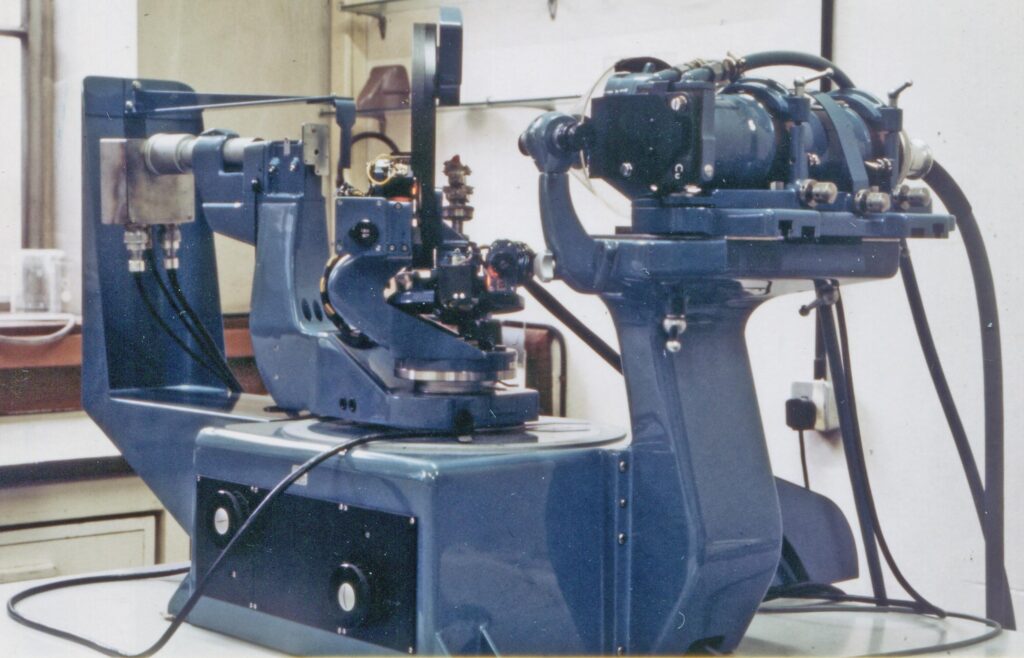

Il existe deux grandes variantes de la technique. La diffraction sur monocristal étudie un cristal unique, orienté avec soin dans le faisceau : elle donne la structure complète, position de chaque atome comprise, et reste l’outil de choix des cristallographes qui décrivent une espèce nouvelle. La diffraction sur poudre, elle, travaille sur l’échantillon broyé en une fine poudre où des milliers de microcristaux prennent toutes les orientations possibles. Elle ne reconstruit pas la structure atome par atome, mais fournit très vite une signature d’identification et se prête à l’analyse de mélanges. C’est la méthode courante des laboratoires de minéralogie et de l’industrie. Le tableau ci-dessous résume la place de la diffraction parmi les autres outils d’identification.
| Méthode | Ce qu’elle mesure | Portée |
|---|---|---|
| Diffraction des rayons X | Structure cristalline (distances interréticulaires) | Identification quasi certaine de l’espèce |
| Analyse chimique élémentaire | Composition en éléments | Aveugle au polymorphisme |
| Réfractomètre | Indice de réfraction | Gemmes transparentes taillées |
| Spectroscope | Raies d’absorption de la lumière | Chromophores et traitements |
| Dureté, densité | Propriétés physiques globales | Présomption, non preuve |
Forces et limites de la méthode
Aucune autre technique n’identifie une espèce minérale avec autant de certitude, car la diffraction interroge la structure elle-même, ce qui fait le minéral. Elle exige toutefois un matériau cristallin : les corps amorphes, comme le verre ou l’opale, ne diffractent pas et restent muets sur le diffractogramme. Elle réclame aussi un instrument de laboratoire coûteux, une source de rayons X et, le plus souvent, le sacrifice d’un peu de matière réduite en poudre — ce qui la réserve aux échantillons que l’on peut prélever, et non aux gemmes montées. Pour l’identification non destructive d’une pierre taillée, le gemmologue lui préfère le spectroscope ou le réfractomètre. Mais dès qu’il s’agit de nommer avec certitude un minéral de collection ou une phase inconnue, la diffraction des rayons X demeure l’arbitre suprême.
La diffraction des rayons X ne regarde pas la pierre : elle écoute la manière dont ses atomes renvoient la lumière invisible, et dans cet écho se lit le nom exact du minéral.
Questions fréquentes
Pourquoi utiliser des rayons X et non de la lumière visible ?
Parce que la diffraction n’apparaît que lorsque la longueur d’onde du rayonnement est comparable à l’espacement des obstacles rencontrés. Les atomes d’un cristal sont séparés de quelques angströms, exactement la longueur d’onde des rayons X. La lumière visible, mille fois plus étirée, ne « voit » pas le réseau atomique et ne diffracte pas dessus : elle est bien trop grossière pour en révéler la géométrie.
La diffraction des rayons X abîme-t-elle l’échantillon ?
La diffraction sur monocristal est non destructive : le cristal ressort intact. La diffraction sur poudre, en revanche, suppose de broyer une petite quantité de matière, ce qui la rend inadaptée aux gemmes montées ou aux pièces de collection que l’on veut préserver. Le rayonnement lui-même n’endommage pas durablement les minéraux aux doses employées.
Peut-on identifier une opale ou un verre par diffraction ?
Non, car ces matériaux sont amorphes : leurs atomes ne forment pas de réseau périodique. Sans plans atomiques réguliers, il n’y a pas d’interférence constructive et donc pas de pics de diffraction — seulement une bosse diffuse. On identifie alors l’opale ou le verre par d’autres voies, comme la densité, l’indice de réfraction ou l’observation des inclusions.
Quelle différence avec une simple analyse chimique ?
L’analyse chimique dit de quels éléments un minéral est composé ; la diffraction dit comment ces éléments sont arrangés. Deux minéraux de composition identique mais de structure différente, comme le diamant et le graphite, sont indiscernables chimiquement et parfaitement séparés par diffraction. Les deux méthodes sont complémentaires : l’une donne la formule, l’autre la structure.
Faut-il un gros cristal pour faire une mesure ?
Pas nécessairement. La diffraction sur monocristal se contente d’un fragment de quelques dixièmes de millimètre bien cristallisé. La diffraction sur poudre, elle, ne demande qu’une pincée de matière broyée. C’est un avantage décisif face aux minéraux qui ne forment jamais de grands cristaux exploitables.
Sources
C. Klein & C. Hurlbut, Manual of Mineralogy ; travaux de M. von Laue (1912) et de W. H. & W. L. Bragg. Voir aussi nos articles sur les sept systèmes cristallins, sur le polymorphisme et sur la gemmologie. Cet article a une vocation minéralogique et cristallographique ; les vertus prêtées aux pierres en lithothérapie relèvent de traditions et de croyances, sans valeur médicale démontrée.
