Posez un rhomboèdre de calcite transparente sur une page imprimée : le texte apparaît en double, deux images décalées que l’on voit tourner l’une autour de l’autre lorsqu’on fait pivoter le cristal. Ce phénomène spectaculaire, observé pour la première fois au XVIIe siècle sur le spath d’Islande, porte un nom précis en gemmologie : la biréfringence, ou double réfraction. Loin d’être une curiosité isolée, il concerne la grande majorité des minéraux et constitue, avec la dureté et la densité, l’un des outils les plus fiables pour distinguer deux pierres que l’œil seul confondrait.
Qu’est-ce que la biréfringence ?
Lorsqu’un rayon lumineux pénètre dans un cristal, il ralentit : c’est la réfraction, quantifiée par l’indice de réfraction du matériau. Dans certains cristaux, la lumière ne se propage pas à la même vitesse selon la direction qu’elle emprunte. Le rayon incident se scinde alors en deux rayons polarisés perpendiculairement l’un à l’autre, qui traversent le cristal à des vitesses différentes et ressortent légèrement décalés : on parle de rayon ordinaire et de rayon extraordinaire. Le résultat visible est le dédoublement de l’image. La biréfringence désigne précisément l’écart entre l’indice de réfraction le plus élevé et le plus faible du minéral. Elle s’exprime par un nombre sans unité : 0,009 pour le quartz, 0,172 pour la calcite. Plus cette valeur est grande, plus le dédoublement est marqué et facile à voir.
Pourquoi certains cristaux dédoublent l’image et d’autres non
Tout se joue dans l’architecture atomique du minéral, résumée par son système cristallin. Les minéraux du système cubique — grenat, spinelle, fluorite, diamant — possèdent une structure identique dans les trois directions de l’espace : la lumière y voyage partout à la même vitesse. Ils sont dits isotropes et ne présentent aucune biréfringence. Il en va de même des matières amorphes, sans réseau cristallin ordonné, comme le verre, l’opale ou l’ambre. Tous les autres systèmes cristallins sont anisotropes et donc biréfringents. On les répartit en deux familles : les minéraux uniaxes, qui possèdent un seul axe optique — systèmes quadratique, hexagonal et rhomboédrique, auxquels appartiennent le quartz, le zircon, le corindon ou la calcite — et les minéraux biaxes, qui en possèdent deux : systèmes orthorhombique, monoclinique et triclinique, avec la topaze, le péridot ou les feldspaths. Détail important : le long de l’axe optique lui-même, le cristal se comporte comme un matériau isotrope et ne dédouble rien. C’est pourquoi le dédoublement disparaît selon certaines orientations, ce qui explique bien des observations décevantes lorsqu’on regarde une pierre au hasard.
Mesurer la biréfringence : réfractomètre et polariscope
En laboratoire de gemmologie, la biréfringence se mesure au réfractomètre. L’instrument affiche les indices de réfraction de la pierre posée sur sa fenêtre ; sur une gemme anisotrope, la lecture donne deux valeurs qui varient lorsqu’on fait tourner la pierre, et l’écart maximal entre elles constitue la biréfringence. Sur une gemme isotrope, une seule valeur apparaît, immobile. Le polariscope, plus simple, permet un tri préliminaire : entre deux filtres polarisants croisés, une pierre isotrope reste sombre tout au long d’une rotation complète, tandis qu’une pierre anisotrope s’éclaire et s’éteint quatre fois par tour. Ces deux appareils font partie de la trousse de base du gemmologue, au même titre que la balance hydrostatique utilisée pour la densité. En minéralogie, les lames minces observées au microscope polarisant exploitent le même principe : les couleurs vives dites « teintes de biréfringence » qui apparaissent alors permettent d’identifier les minéraux d’une roche.

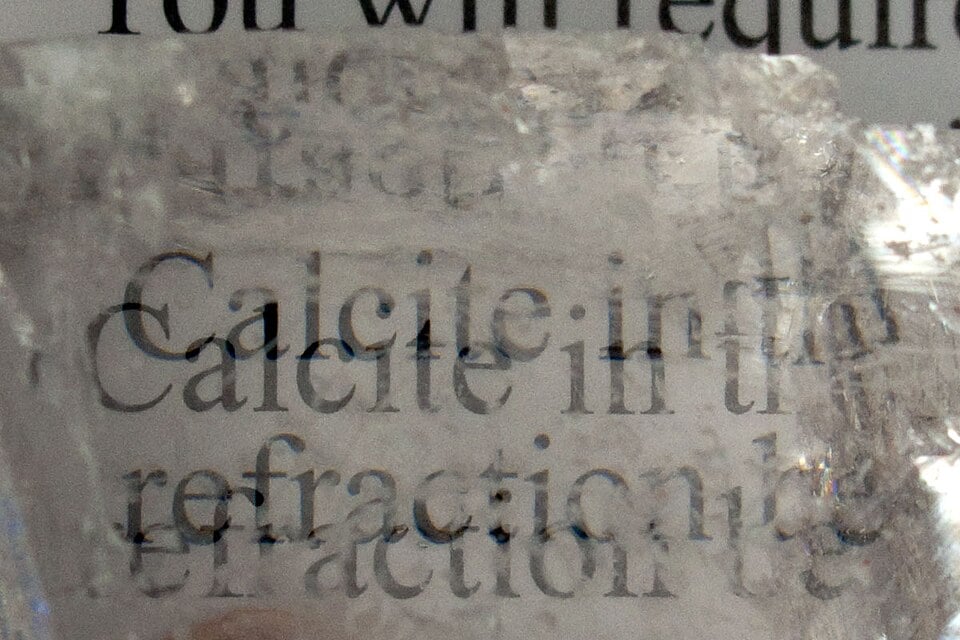

Le spath d’Islande, référence historique de la double réfraction
Le spath d’Islande est la variété de calcite parfaitement transparente et incolore qui a rendu la double réfraction célèbre. Le savant danois Erasmus Bartholin en publie la description en 1669 à partir d’échantillons rapportés du gisement islandais de Helgustaðir, et Christiaan Huygens s’en sert vingt ans plus tard pour étayer sa théorie ondulatoire de la lumière. Avec une biréfringence de 0,172, ce minéral dédouble les images de façon si nette qu’il a longtemps servi à fabriquer les prismes de Nicol, premiers polariseurs efficaces, indispensables aux microscopes et aux instruments d’optique. La calcite optique reste aujourd’hui l’échantillon de démonstration par excellence dans les collections et les musées. D’autres minéraux la dépassent pourtant largement : le rutile atteint 0,287 et la cérusite 0,274, deux valeurs qui rendent le dédoublement immédiatement visible à l’œil nu sur un cristal transparent.
Le doublage des arêtes : un critère d’identification très concret
Sur une pierre taillée, la biréfringence se traduit par un phénomène que les gemmologues appellent le doublage des arêtes : en regardant à la loupe à travers la table de la gemme, on voit les arêtes des facettes du fond apparaître en double, comme dessinées deux fois avec un léger décalage. L’effet est net sur le zircon (0,059), le péridot (0,036) ou la titanite, plus discret sur la tourmaline (0,018) et pratiquement invisible sur le quartz, le corindon ou le béryl, dont la biréfringence est trop faible. C’est un test décisif pour séparer un zircon incolore d’un diamant : le diamant, cubique, ne double jamais ses arêtes. Attention toutefois aux pièges classiques. Le dédoublement s’annule selon l’axe optique, si bien qu’une pierre biréfringente peut sembler ne rien doubler dans une orientation donnée ; une gemme rayée, dépolie ou opaque ne montrera rien non plus ; et un cabochon, à surface bombée, se prête mal à l’observation. Comme pour l’éclat ou le clivage, la biréfringence s’interprète en la croisant avec d’autres propriétés. Elle constitue aussi un argument précieux pour distinguer une pierre naturelle d’un verre coloré, ce dernier étant toujours isotrope. Elle ne doit pas être confondue avec la dispersion, à l’origine du « feu » des pierres taillées, qui sépare les couleurs au lieu de dédoubler les images.
| Minéral | Caractère optique | Biréfringence |
|---|---|---|
| Rutile | Uniaxe | ≈ 0,287 (très forte) |
| Calcite (spath d’Islande) | Uniaxe | ≈ 0,172 (très forte) |
| Zircon | Uniaxe | ≈ 0,059 (forte) |
| Péridot | Biaxe | ≈ 0,036 (nette) |
| Tourmaline | Uniaxe | ≈ 0,018 (modérée) |
| Quartz | Uniaxe | ≈ 0,009 (faible) |
| Corindon (rubis, saphir) | Uniaxe | ≈ 0,008 (faible) |
| Diamant, grenat, spinelle, fluorite | Isotrope | Nulle |
| Opale, ambre, verre | Amorphe (isotrope) | Nulle |
La biréfringence ne dit rien de la couleur ni de la beauté d’une pierre : elle mesure simplement l’écart de vitesse entre deux rayons lumineux dans un cristal. C’est précisément parce qu’elle ignore l’apparence qu’elle constitue l’un des critères d’identification les plus honnêtes de la gemmologie.
Questions fréquentes
Quelle différence entre biréfringence et pléochroïsme ?
Les deux découlent de l’anisotropie optique du cristal, mais ne se manifestent pas de la même façon. La biréfringence concerne la vitesse de la lumière et se traduit par un dédoublement de l’image. Le pléochroïsme concerne l’absorption sélective des longueurs d’onde et se traduit par un changement de couleur selon la direction d’observation. Un minéral peut être fortement biréfringent sans être visiblement pléochroïque.
Pourquoi le diamant ne dédouble-t-il pas les images ?
Le diamant cristallise dans le système cubique. Sa structure atomique est identique dans les trois directions de l’espace, la lumière y circule partout à la même vitesse : il est isotrope et sa biréfringence est nulle. C’est ce qui permet de le distinguer sûrement d’un zircon incolore, lequel double très nettement les arêtes de ses facettes à la loupe.
Peut-on observer la biréfringence sans matériel ?
Oui, à condition que la valeur soit élevée. Un rhomboèdre de calcite transparente posé sur un texte imprimé suffit à voir deux images décalées. Sur une pierre taillée, une simple loupe de gemmologue au grossissement 10× permet de repérer le doublage des arêtes des facettes du fond. En revanche, les biréfringences faibles comme celle du quartz exigent un réfractomètre.
Pourquoi le dédoublement disparaît-il parfois ?
Parce que l’observation se fait selon l’axe optique du cristal. Dans cette direction précise, les deux rayons se propagent à la même vitesse et l’effet s’annule : la pierre se comporte alors comme un matériau isotrope. Il faut donc examiner l’échantillon sous plusieurs orientations avant de conclure qu’un minéral n’est pas biréfringent.
Une biréfringence élevée abîme-t-elle l’aspect d’une gemme ?
Elle peut donner une impression de flou dans les pierres à forte double réfraction, comme la titanite ou certains zircons, où les arêtes internes paraissent brouillées. Les lapidaires en tiennent compte en orientant la table de la gemme perpendiculairement à l’axe optique, ce qui atténue l’effet. Chez d’autres pierres, ce léger dédoublement passe pour un signe distinctif recherché.
Sources
C. Klein & C. Hurlbut, Manual of Mineralogy ; R. Webster, Gems: Their Sources, Descriptions and Identification ; W. A. Deer, R. A. Howie & J. Zussman, An Introduction to the Rock-Forming Minerals ; Mindat.org, données optiques des espèces minérales ; E. Bartholin, Experimenta crystalli islandici disdiaclastici (1669). Voir aussi nos articles sur le pléochroïsme, sur l’astérisme et la chatoyance et sur pourquoi les minéraux ont une couleur. Cet article a une vocation minéralogique et gemmologique ; les vertus prêtées aux pierres en lithothérapie relèvent de traditions et de croyances, sans valeur médicale démontrée.
